Isolation galvanique : comprendre le principe, les technologies et les normes

L’isolation galvanique sépare électriquement deux circuits sans liaison conductrice, tout en laissant passer un signal ou une énergie. Transformateurs, optocoupleurs, convertisseurs DC-DC isolés : plusieurs technologies assurent cette séparation, désormais imposée par des normes strictes en électronique médicale, industrielle et réseau. Comprendre son principe, ses dispositifs et ses seuils chiffrés évite les erreurs de conception qui coûtent cher en sécurité comme en fiabilité.

Ce que l’isolation galvanique protège réellement dans un circuit

Une séparation sans liaison conductrice, mais pas sans échange

Deux armoires électriques, reliées par un simple câble de communication, n’affichent pas toujours la même masse électrique. Un écart de quelques volts entre les deux points de référence suffit à générer un courant de fuite parasite, invisible mais bien réel. L’isolation galvanique répond exactement à ce scénario.

L’isolation galvanique sépare électriquement deux parties d’un circuit, sans aucune liaison conductrice, ni fil, ni châssis métallique commun, entre elles. Elle transmet malgré tout un signal ou une puissance d’une partie à l’autre. Cette séparation élimine tout risque de circulation de courant indésirable entre les deux zones du circuit.

Le terme galvanique rend hommage à Luigi Galvani, physicien italien du XVIIIe siècle qui étudie l’électricité animale dès les années 1780. Son nom reste attaché, deux siècles plus tard, à ce principe fondamental de séparation électrique.

Masse commune ou masse isolée : la nuance qui change tout

Deux circuits qui partagent la même masse ne sont jamais isolés galvaniquement, même en l’absence de fil apparent entre eux. La masse ne relie pas directement un point fonctionnel du circuit, mais une erreur de manipulation ou un matériel défectueux l’y relie parfois, de façon accidentelle. Dès que cette masse rejoint la terre, la moindre anomalie sur un circuit se propage à l’ensemble et déclenche les sécurités, disjoncteur différentiel en tête de ligne.

Une masse commune reliée à la terre transforme un simple écart de potentiel en anomalie généralisée sur tout le circuit d’alimentation.

Quatre bénéfices concrets, du choc électrique au bruit parasite

L’isolation galvanique agit sur quatre fronts distincts :

• Sécurité électrique : elle isole les parties du circuit et empêche le choc électrique pour l’opérateur
• Réduction du bruit électrique : elle bloque la propagation des interférences électromagnétiques (EMI) entre circuits
• Protection des composants : elle agit comme une barrière contre les surtensions soudaines
• Résolution des boucles de masse : elle supprime la connexion directe entre points de mise à la terre

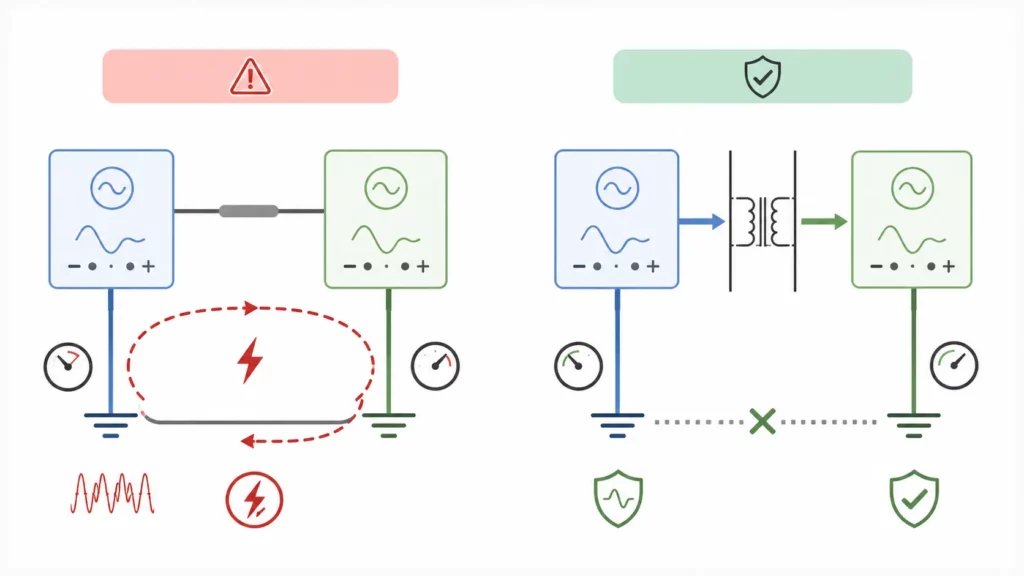

Une boucle de masse suit toujours le même enchaînement :

1. Deux points de mise à la terre affichent des niveaux de tension différents
2. Cet écart de potentiel génère un courant de fuite indésirable
3. Ce courant circule sur le conducteur commun et perturbe le signal transmis

Bénéfice	Mécanisme protégé
Sécurité des personnes	Choc électrique par contact direct
Qualité du signal	Interférences électromagnétiques (EMI)
Longévité des composants	Surtensions transitoires
Stabilité du système	Boucles de masse et courants de fuite

Un concept purement électrique, à ne pas confondre avec l’isolation du bâtiment

L’isolation galvanique n’a rien à voir avec l’isolation thermique d’une maison ou d’un comble. Elle désigne exclusivement un principe électrique et électronique, appliqué à la séparation de circuits, et non à la conservation de la chaleur dans une structure.

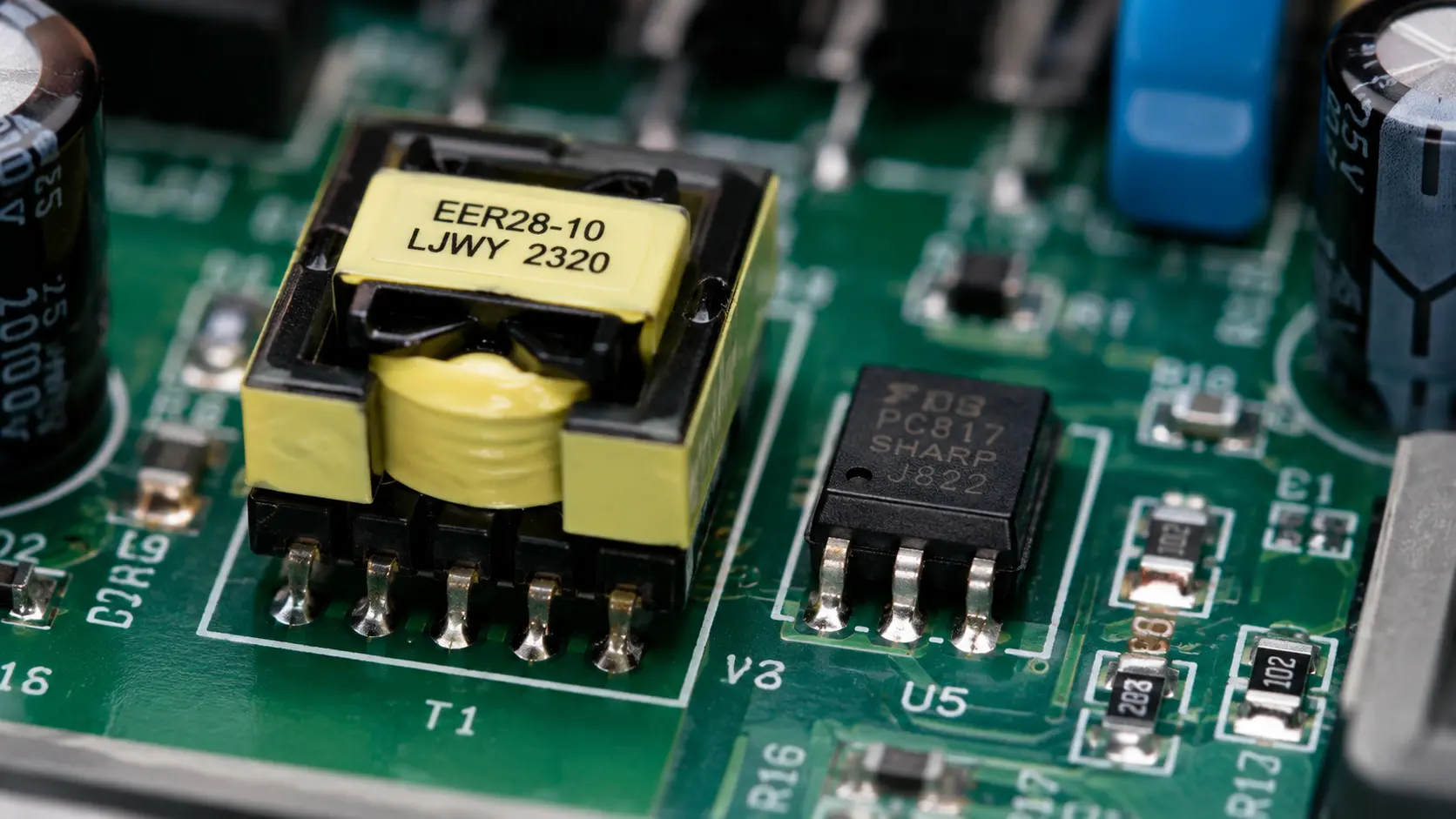

Transformateurs, optocoupleurs, isolateurs numériques : comment la séparation est techniquement assurée

Le transformateur, l’inducteur historique de la séparation électrique

Le transformateur reste le dispositif le plus ancien pour réaliser une isolation galvanique. Il transfère l’énergie électrique d’un enroulement primaire vers un enroulement secondaire sans connexion électrique directe entre eux, uniquement par induction électromagnétique. Le primaire agit sur le secondaire, et inversement, sans qu’aucun courant ne franchisse la frontière entre les deux bobinages.

L’autotransformateur suit une logique différente : il ne garantit aucune isolation galvanique, car le primaire et le secondaire partagent une portion commune de leur circuit électrique.

Optocoupleur, isolateur numérique, coupleur capacitif : la famille des composants électroniques

L’optocoupleur associe une diode électroluminescente et un phototransistor. Le signal traverse la barrière isolante sous forme de flux lumineux, converti en signal électrique côté récepteur, sans jamais établir de liaison conductrice entre l’émetteur et le récepteur. Les amplificateurs d’isolation mesurent une tension ou un courant d’un côté du circuit, puis restituent ce signal amplifié de l’autre côté, sans connexion électrique directe entre les deux parties.

• Transformateur : induction électromagnétique entre enroulements
• Optocoupleur : transmission par flux lumineux
• Isolateur numérique : isolation CMOS haute vitesse pour signaux numériques
• Coupleur capacitif : transfert par condensateurs dédiés aux applications haute fréquence

Le relais électromécanique, une isolation par commutation mécanique

Le relais électromécanique isole dès lors que le circuit de commande et le circuit de puissance sont câblés sur des circuits indépendants. La commutation reste mécanique : un contact physique s’ouvre ou se ferme, sans jamais relier électriquement les deux circuits entre eux.

Dispositif	Principe physique
Transformateur	Induction électromagnétique
Optocoupleur	Effet photoélectrique
Isolateur capacitif	Capacité électrique
Isolateur magnétique	Magnétorésistance

Le convertisseur DC-DC isolé, pilier des batteries d’onduleurs ESS

Dans un onduleur hybride ou un système de stockage d’énergie ESS, l’isolation galvanique côté batterie repose sur un convertisseur DC-DC isolé. Un transformateur haute fréquence, commuté entre 20 et 200 kHz, sépare électriquement la batterie du bus DC interne de l’onduleur.

Le courant continu de la batterie est d’abord haché à haute fréquence, puis franchit le transformateur par couplage magnétique, avant d’être redressé et filtré pour reconstituer la tension du bus DC. Aucun électron ne traverse l’isolement ; seule l’énergie passe.

La batterie reste flottante par rapport à la masse AC, séparée par l’isolement électrique des enroulements primaire et secondaire du transformateur DC-DC.

Le transfert d’énergie suit toujours la même séquence :

1. Découpage haute fréquence du courant continu de la batterie
2. Transfert d’énergie par couplage magnétique à travers le transformateur haute fréquence
3. Redressement et filtrage pour reconstituer la tension du bus DC

Cette architecture réduit le régime de neutre côté AC et coupe les boucles de masse à leur racine, côté DC comme côté AC. Selon la configuration retenue par le fabricant, l’absence de remontée galvanique dispense parfois d’un dispositif différentiel type B.

Médical, industriel, réseau : où l’isolation galvanique devient une obligation normative

La technologie médicale, terrain de la contrainte normative la plus stricte

La norme internationale IEC 60601-1 définit précisément ce qu’est un appareil électromédical (ME) : il soutient les mesures de diagnostic, de thérapie, de soins ou de surveillance des patients. Tout appareil ME connecté à un réseau via Ethernet, RS232 ou USB intègre un dispositif d’isolation galvanique sur ses lignes d’alimentation. La norme allemande DIN EN 60601-1 renforce ces exigences dans un rayon de 1,5 mètre autour du patient, pour l’ensemble des équipements électriques présents, y compris non médicaux.

MOPP, la mesure qui quantifie la protection du patient

Le MOPP, ou Means of Patient Protection, désigne une mesure destinée à réduire le risque de choc électrique pour le patient. Deux niveaux structurent cette exigence : le 1 MOPP et le 2 MOPP. Chaque dispositif médical embarque deux mesures de protection indépendantes, de sorte que la défaillance de l’une n’expose jamais le patient à un risque direct.

Un appareil médico-électrique ne s’appuie jamais sur une seule mesure de protection : deux dispositifs indépendants encadrent chaque risque de choc.

Des seuils chiffrés qui structurent le marché des isolateurs

Un isolateur de réseau protège contre des tensions continues et alternatives supérieures à 4 kV, tout en assurant une transmission quasiment sans perte des tensions alternatives haute fréquence utilisées par le protocole Ethernet. Sa bande passante utile s’étend de 0,3 à 100 MHz : au-delà ou en deçà, les signaux subissent une atténuation importante. Les systèmes d’appel infirmier, les PBX et les signaux audio ou vidéo analogiques restent incompatibles avec ce type de dispositif, tout comme l’alimentation d’un équipement PoE (Power over Ethernet) via la même ligne.

D’autres gammes d’isolateurs galvaniques atteignent 2 500 VRMS entre entrées, sorties et alimentation. Le premier isolateur galvanique auto-alimenté de ce type est commercialisé dès 1992, posant les bases d’une génération de produits encore utilisés aujourd’hui dans l’instrumentation industrielle.

Les normes de référence à connaître avant de spécifier un dispositif

Quatre normes structurent le choix d’un composant ou d’un système d’isolation galvanique, selon le secteur d’application visé.

Norme	Domaine d’application
IEC 60950	Sécurité des équipements de traitement de l’information
IEC 61010	Équipements électriques de mesure, de contrôle et de laboratoire
UL 1577	Optocoupleurs et composants d’isolation
VDE 0884-10	Isolateurs magnétiques et capacitifs intégrés haute tension

Trois secteurs concentrent l’essentiel des usages industriels et télécom de l’isolation galvanique :

• Systèmes de contrôle-commande et acquisition de données en milieu industriel
• Convertisseurs de puissance et alimentations électriques à découpage
• Équipements de télécommunications sensibles aux boucles de masse

Dans ces trois cas, l’isolation galvanique agit sur le même mécanisme, en trois temps :

1. Elle réduit la tension de mode commun grâce à un taux de réjection de mode commun (CMRR) élevé
2. Elle stabilise la transmission de signal entre les deux parties du circuit
3. Elle préserve la qualité du signal transmis, même en présence de perturbations électromagnétiques

L’isolation galvanique, un principe simple aux implications techniques nombreuses

Transformateur à induction, optocoupleur à flux lumineux, convertisseur DC-DC isolé fonctionnant entre 20 et 200 kHz : chaque technologie répond à un besoin précis, du choc électrique évité à la boucle de masse supprimée. Les normes IEC 60601-1, IEC 60950, IEC 61010, UL 1577 et VDE 0884-10 encadrent déjà ces choix dans le médical, l’informatique et l’instrumentation. À mesure que les tensions de bus augmentent dans les véhicules électriques et les systèmes de stockage d’énergie, les seuils d’isolation continueront probablement d’évoluer, notamment sur la tenue en tension et la bande passante des composants.
