Calculer un escalier quart tournant : méthode complète et sans erreur

Calculer un escalier quart tournant demande plus qu’une simple division entre hauteur et nombre de marches. Trémie, formule de Blondel, point de rotation : chaque paramètre influence la sécurité et le confort de l’ouvrage final. Ce guide détaille la méthode complète, du relevé des mesures jusqu’au raccord des limons, pour aborder un projet d’escalier sur mesure avec des repères fiables et vérifiables.

Les mesures à prendre avant tout calcul d’escalier quart tournant

Un propriétaire de Roubaix a commandé son escalier quart tournant sur la seule base d’une hauteur sol à sol relevée avant la pose du carrelage. Résultat : neuf marches trop hautes de deux centimètres et une échappée de tête insuffisante au passage du palier. L’escalier a dû repartir en atelier. Cette mésaventure illustre une règle simple : la précision du relevé conditionne la totalité du calcul.

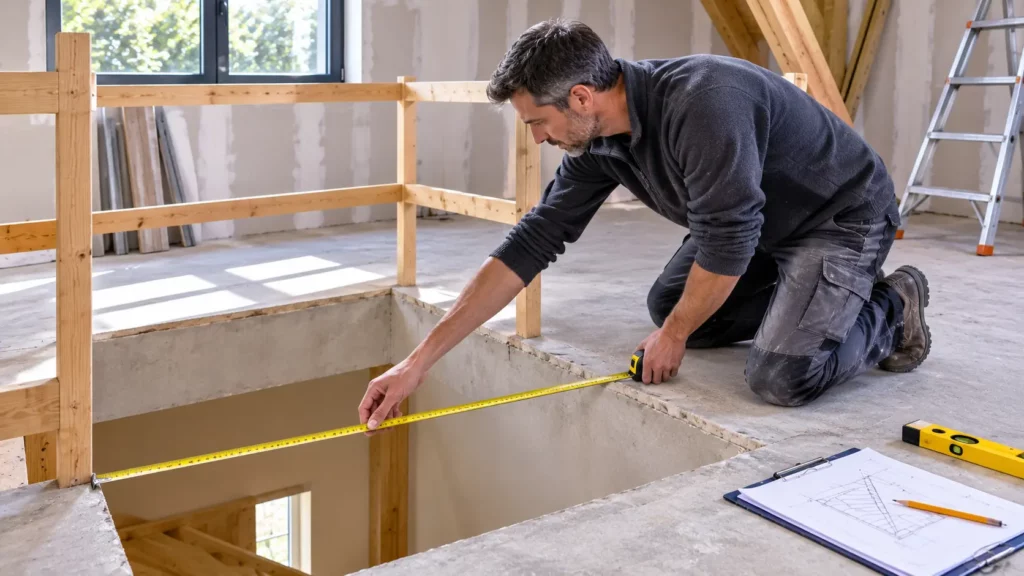

La trémie, premier point de départ

Pour un escalier droit, la trémie se mesure comme un simple rectangle : largeur et longueur. Pour un escalier quart tournant, elle prend souvent la forme de deux rectangles perpendiculaires, notamment lorsque l’escalier est dit intermédiaire. Chaque côté doit être reporté sur un plan à l’échelle, avec les cotes exactes, avant tout envoi à un professionnel.

Découvrez comment faire une trémie pour un escalier afin de dimensionner correctement cette ouverture dès le début des travaux.

La hauteur sol à sol, mesure la plus sensible

La hauteur sol à sol détermine directement le nombre de marches. Elle se prend du sol fini du rez-de-chaussée jusqu’au sol fini de l’étage. Si les revêtements ne sont pas encore posés, deux ajustements s’imposent : ajouter l’épaisseur du carrelage et de la colle en bas, puis celle du parquet et de la sous-couche à l’étage. L’oubli de ces épaisseurs génère la quasi-totalité des erreurs de dimensionnement constatées sur devis.

Deux autres repères complètent le relevé :

• hauteur sous plafond : 2,30 m minimum au-dessus de la volée ;
• échappée de tête : 2,00 m minimum au point le plus contraint du parcours.

L’encombrement au sol et le reculement

L’encombrement au sol correspond à la projection de l’escalier complet, palier compris. Le reculement, lui, mesure la distance entre la première et la dernière marche. Prévoyez au moins 80 cm d’espace libre pour l’entrée dans l’escalier, faute de quoi la circulation devient inconfortable.

La largeur de passage

La largeur de passage standard s’établit autour de 850 mm. Une option marches larges existe au-delà de 900 mm pour les projets qui l’exigent. Un espace minimal de 3 cm doit rester entre l’escalier et la trémie, pour le passage de la main sur la rampe. Cette marge disparaît uniquement lorsque l’escalier est encloisonné entre deux murs : il reprend alors la largeur exacte de la trémie.

Aucune de ces mesures ne se devine. Elles se prennent, se dessinent, puis se vérifient une seconde fois avant envoi.

Mesure	Repère à respecter
Hauteur sous plafond	2,30 m minimum
Échappée de tête	2,00 m minimum
Entrée dans l’escalier	80 cm minimum
Largeur de passage standard	850 mm (option 900 mm et plus)

Une fois les dimensions validées, reste à passer à la fabrication. Le tracé des limons, la découpe des marches, le choix de l’essence de bois et les techniques d’assemblage demandent une méthode rigoureuse. Découvrez notre guide complet pour fabriquer un escalier en bois intérieur, étape par étape.

Si votre projet concerne un escalier en béton plutôt qu’un modèle en bois, les règles de calcul restent tout aussi importantes avant le coffrage. Consultez également notre guide consacré à comment coffrer un escalier balancé, qui détaille la préparation de la paillasse, le ferraillage et le coulage.

La formule de Blondel pour dimensionner marches et giron

La formule de Blondel reste la référence pour dimensionner un escalier quart tournant confortable : 2 hauteurs de marche + 1 giron doit se situer entre 60 et 64 cm, avec une cible de confort proche de 63 cm.

Calculer le nombre de marches

Le calcul part de la hauteur sol à sol, divisée par une hauteur de marche visée, généralement comprise entre 16 et 19 cm, avec un optimum souvent situé entre 17 et 18 cm.

Prenons un exemple chiffré concret : pour une hauteur totale de 285 cm et un objectif de marche à 18 cm, le calcul donne 285 ÷ 18 = 15,83, arrondi à 16 marches. La hauteur réelle de marche se recalcule ensuite : 285 ÷ 16 = 17,81 cm. Un escalier de 280 cm de hauteur suit la même logique et aboutit généralement à 15 ou 16 marches, avec une hauteur de marche résultante comprise entre 17 et 18,7 cm.

Le giron, profondeur utile de la marche

Le giron correspond à la profondeur utile de la marche, hors nez. Il se dimensionne entre 24 et 28 cm, avec un repère de 27 cm pour une descente fluide et régulière. Une fois la hauteur de marche fixée, le giron se déduit directement de l'équation de Blondel :

1. fixer la hauteur de marche entre 16 et 19 cm ;
2. calculer le giron correspondant pour rester entre 60 et 64 cm au total ;
3. vérifier que le résultat s'approche de 63 cm.

La pente, garante du confort quotidien

La pente d'un escalier quart tournant reste confortable entre 30° et 38°. Un angle proche de 36° constitue souvent un bon compromis pour un usage quotidien, entre compacité et facilité de montée.

Ces repères s'appliquent aussi bien à un escalier en bois, en métal ou en béton. Les tolérances varient toutefois selon l'usage : un particulier bricoleur recherche un repère simple à appliquer, tandis qu'un artisan vérifie ces valeurs contre la ligne de foulée réelle de l'escalier. En usage professionnel, notamment pour la circulation de charges, la cible de confort peut être resserrée vers le bas de la fourchette.

2h + g entre 60 et 64 cm : cette seule inégalité résume l'essentiel du confort d'un escalier.

Paramètre	Plage confort
Hauteur de marche	16 à 19 cm
Giron	24 à 28 cm
2h + g (Blondel)	60 à 64 cm
Pente de l'escalier	30° à 38°

Point de rotation et raccord des limons : le piège que beaucoup ignorent

Un escalier quart tournant se calcule d'abord comme un escalier droit, coupé en deux puis pivoté de 90°. Le palier intermédiaire n'est rien d'autre qu'une marche dont le giron a été augmenté, suffisamment pour qu'on puisse s'y tenir. Il se positionne en bas, au milieu ou en haut de la volée : on parle alors de quart tournant bas, milieu ou haut selon l'emplacement retenu.

Trois positions pour le point de rotation

Le point de rotation détermine la qualité du raccord entre limons et main courante. Trois positions sont possibles, chacune avec ses avantages et ses limites :

• sur la face intérieure du limon : encombrement minimum du palier, mais limon et main courante mal raccordés ;
• sur la face extérieure du limon : limon correctement raccordé, mais main courante mal raccordée et palier un peu plus encombrant ;
• sur l'axe de la main courante : limon et main courante correctement raccordés, mais encombrement maximum du palier.

Plus le point de rotation s'éloigne de la ligne de foulée, plus l'angle de l'escalier augmente. Ce choix, arbitré en amont du calcul, oriente ensuite tout le reste du dessin.

Raccord continu ou raccord direct

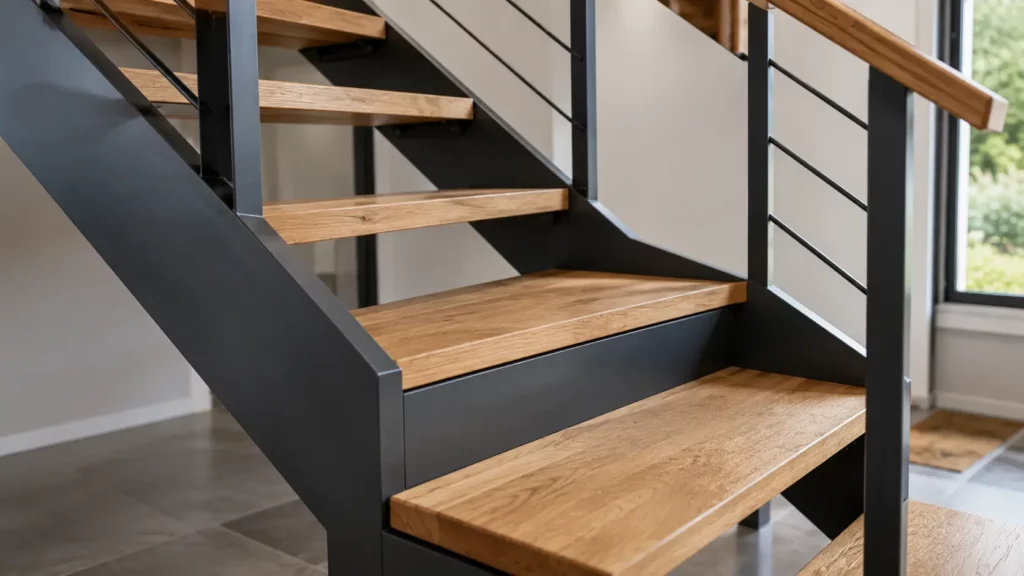

Deux méthodes existent pour raccorder les limons au niveau du palier :

1. le raccord continu, qui conserve une largeur de limon constante et préserve l'esthétique de l'escalier ;
2. le raccord direct, qui augmente localement la hauteur du limon au niveau du palier, avec un débit plus complexe, notamment sur un limon en tube rectangulaire, où toutes les dimensions n'existent pas dans le commerce.

Le choix entre les deux dépend de l'angle de montée et de la largeur du limon retenue pour le projet.

Une étape structurelle, pas esthétique

Un mauvais raccord de limon ou de main courante ne fragilise pas seulement l'apparence de l'escalier. Il complique aussi la fixation ultérieure du garde-corps, et met sous contrainte des assemblages qui n'ont pas été prévus pour cela. C'est une question de tenue dans le temps, pas de confort visuel.

Le point de rotation se choisit avant de tracer le premier limon, jamais après.

Position du point de rotation	Avantage	Inconvénient
Face intérieure du limon	Encombrement minimum	Limon et main courante mal raccordés
Face extérieure du limon	Limon bien raccordé	Main courante mal raccordée
Axe de la main courante	Raccord optimal des deux	Encombrement maximum

Un bon choix de fixation, ça se fait avant de percer. Pas après.

Calculer un escalier quart tournant : une méthode, pas une improvisation

Trémie relevée au millimètre, formule de Blondel respectée, point de rotation choisi en connaissance de cause : ces trois étapes déterminent la réussite d'un escalier quart tournant, qu'il soit en bois, en métal ou en béton. Le calcul assure la sécurité de l'ouvrage, mais la fabrication et la pose restent l'affaire d'un professionnel, seul capable de valider un raccord de limon ou une implantation de garde-corps. Un futur projet de rénovation gagnera toujours à commencer par ce même travail de mesure, quelle que soit la configuration de l'escalier envisagé.
